หมวดหมู่สินค้า: TOA
รหัส : PS15TOA0647
สินค้ารับประกันคุณภาพ 1 ปี ราคายังไม่รวมค่าแรงติดตั้งและค่าจัดส่ง
ราคาสินค้ายังไม่รวมภาษีมูลค่าเพิ่ม 7%
จาก 172,800.00 บาท
ลดทันที 5%
ราคา 164,160.00 บาท
16 มีนาคม 2567
ผู้ชม 636 ผู้ชม

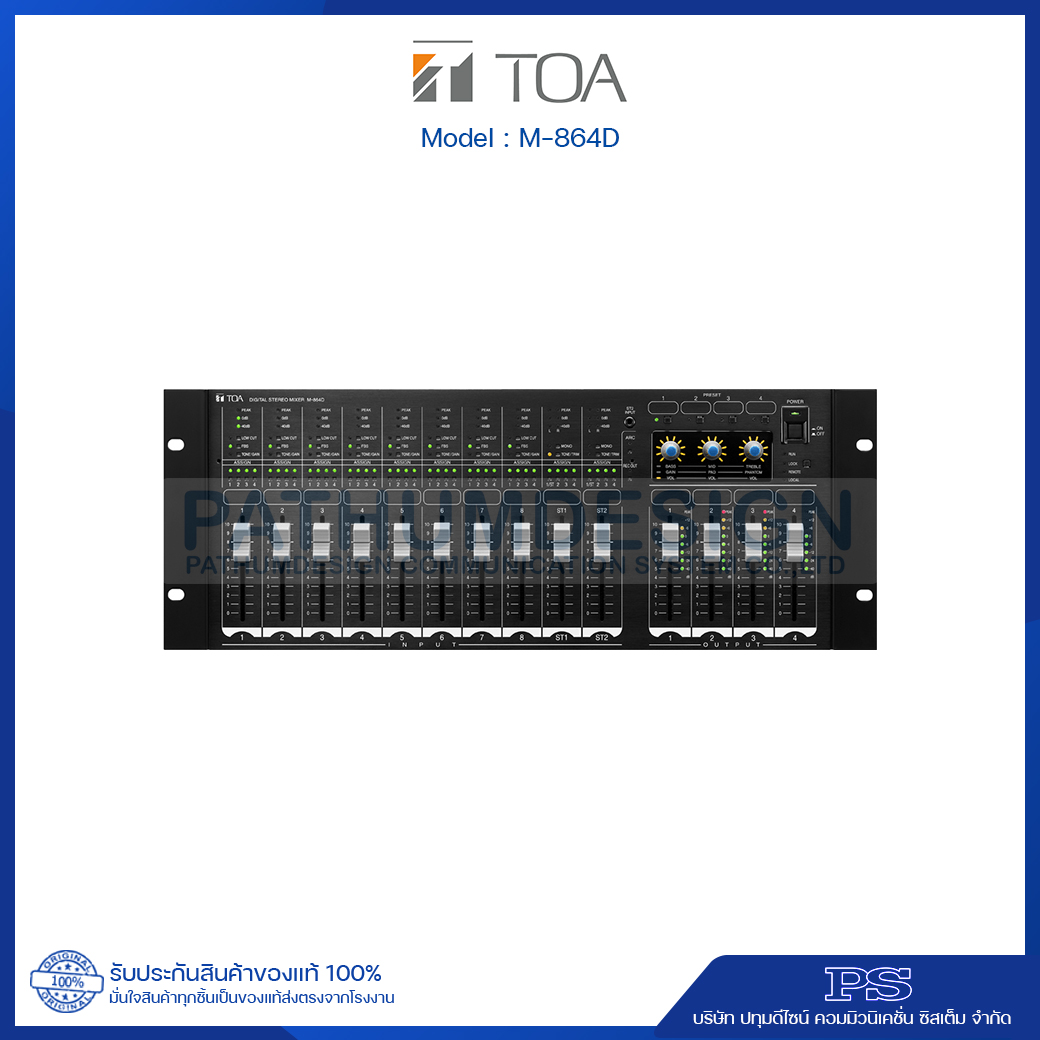

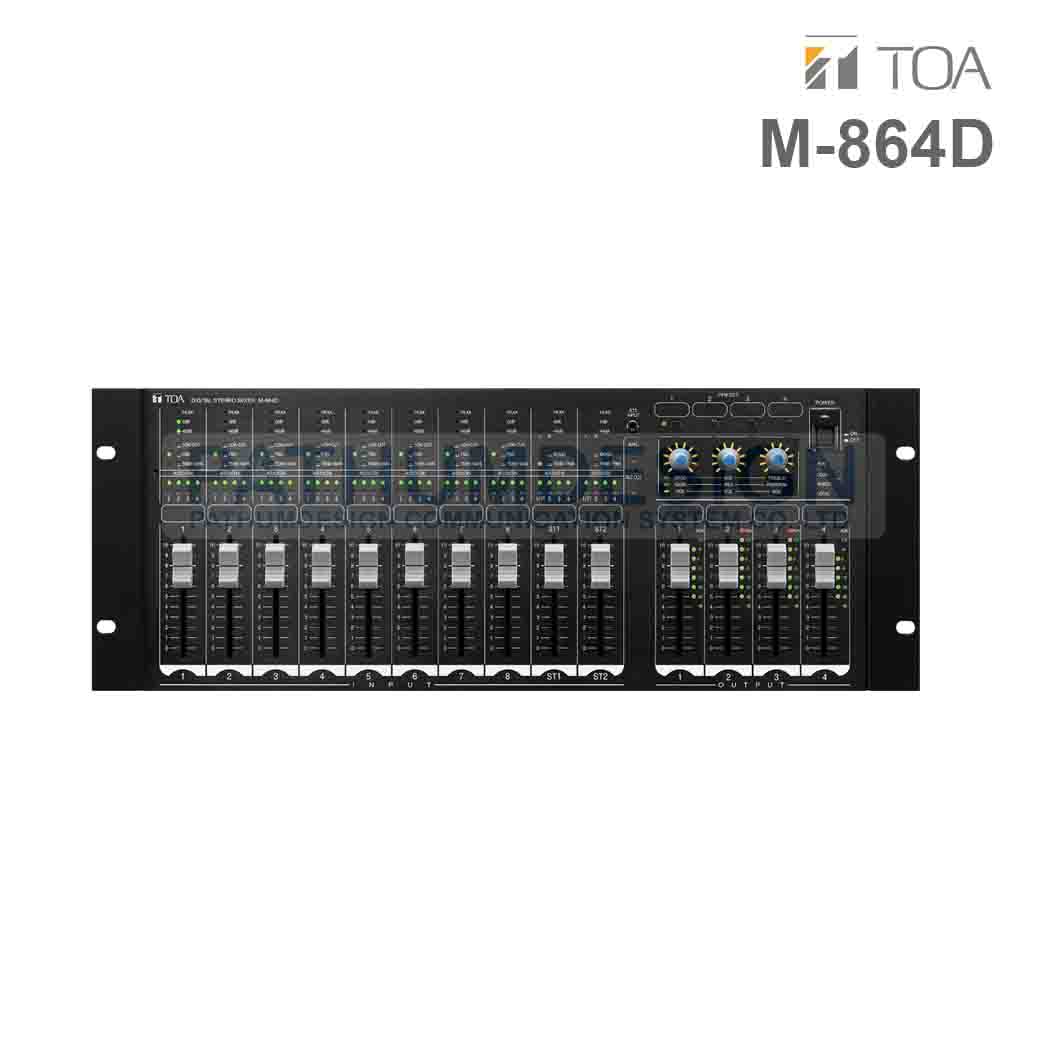

TOA M-864D เป็นดิจิตอลมิกเซอร์สเตอริโอแบบติดตั้งในแร็ค 4U ที่มีช่องอินพุต 22 ช่องรวมถึงช่องอินพุตโมโน 8 ช่องและช่องอินพุตสเตอริโอ 7 ช่องสัญญาณเอาต์พุต 6 ช่องรวมถึงช่องสัญญาณออกโมโน 4 ช่องและช่องสัญญาณเอาต์พุตสเตอริโอ 1 ช่องและช่องสัญญาณบัส 4 ช่อง มีฟังก์ชั่นการประมวลผลสัญญาณดิจิตอลเช่นฟังก์ชั่นควบคุมเสียงสะท้อนอัตโนมัติ (ARC (* 1)), ฟังก์ชันป้องกันเสียงตอบรับ (FBS), ฟังก์ชั่นปิดเสียงอินพุตสเตอริโออัตโนมัติ (AUTO MUTE หรือ Ducker) และอีควอไลเซอร์ การชดเชยเสียงขั้นสูงสามารถทำได้โดยอัตโนมัติโดยไม่ต้องใช้เครื่องมือวัดอะคูสติก ตกแต่งด้วยปุ่มตั้งค่าฟังก์ชั่นต่างๆและไดรฟ์ข้อมูลแบบอะนาล็อก 14 แบบทำให้ M-864D สามารถใช้งานได้โดยไม่ต้องใช้พีซี อย่างไรก็ตามสามารถใช้งานได้โดยเชื่อมต่อพีซีหรือแผงควบคุมระยะไกลที่เป็นอุปกรณ์เสริม สามารถติดตั้งในชั้นวางส่วนประกอบ EIA (ขนาด 4U) (* 1) ฟังก์ชั่นควบคุมเสียงสะท้อนอัตโนมัติจะสร้างเส้นโค้งฟิลเตอร์โดยอัตโนมัติเพื่อปรับปรุงความชัดเจนของเสียงโดยการวัดลักษณะเสียงที่มีอยู่ในพื้นที่สถาปัตยกรรม
ข้อมูลจำเพาะ
| แหล่งพลังงาน | 220-240 V AC, 50/60 เฮิร์ตซ์ |
|---|---|
| การใช้พลังงาน | 30 วัตต์ |
| การตอบสนองความถี่ | 20 เฮิร์ต - 20 กิโลเฮิร์ตซ์, ± 1 dB |
| ความถี่ในการสุ่มตัวอย่าง | 48 กิโลเฮิร์ตซ์ |
| ช่วงไดนามิก | 100 dB ขึ้นไป |
| การบิดเบือน | 0.03% หรือน้อยกว่า, 1 kHz, อินพุต / เอาต์พุต +4 dB (* 2), 20 Hz - 20 kHz BPF |
| Crosstalk | -80 dB หรือน้อยกว่า 1 kHz |
| อินพุต | อินพุตโมโน 8 ช่องขั้วต่อแบบถอดได้ (3P) กำลังไฟ Phantom (+24 V DC, 10 mA, สวิตช์เปิด / ปิดสำหรับแต่ละช่องสัญญาณ) การตั้งค่ากำไร (สามารถกำหนดได้สำหรับแต่ละช่องสัญญาณ) : PAD ON Gain min., +4 dB ( * 2) (สูงสุด +24 dB (* 2)), 10 kΩ, กำไรสูงสุดที่สมดุลแบบอิเล็กทรอนิกส์, -14 dB (* 2) (สูงสุด +6 dB (* 2)), 10 kΩ, สมดุลทางอิเล็กทรอนิกส์ : PAD OFF Gain min., -10 dB (* 2) (สูงสุด +10 dB (* 2)), 7 kΩ, กำไรสูงสุดที่สมดุลทางอิเล็กทรอนิกส์, -56 dB (* 2) (สูงสุด -36 dB ( * 2)), 7 kΩ, อินพุตสเตอริโอที่สมดุลแบบอิเล็กทรอนิกส์(L, R), 7 ช่องสัญญาณ (1-A, 1-B, 1-C, 2-A, 2-B, 2-C, อินพุตด้านหน้า ) แจ็ค RCA (แจ็คมินิสเตอริโอที่แผงด้านหน้า) : -10 dB (* 2) (สูงสุด +10 dB (* 2)), 10 kΩ "อัตราการตัดแต่งสำหรับแต่ละช่องสัญญาณ: - ถึง 0 dB (ยกเว้นอินพุตที่ติดตั้งไว้ด้านหน้า) ※ 1-A (L), 1-B (L) และ 1-C (L) จะถูกผสมกันหลังจากผ่านวงจรตัดกำไร (เช่นเดียวกับช่อง R) ※ 2-A (L), 2-B (L) และ 2-C (L) ผสมกับอินพุตที่ติดตั้งด้านหน้าหลังจากผ่าน "ผ่านวงจรตัดแต่งแต่ละตัว (เช่นเดียวกันกับ R ช่อง) |
| เอาต์พุต | เอาท์พุท 4 ช่อง 4 dB (* 2) (สูงสุด 24 เดซิเบล (* 2).) บังคับโหลด 600 Ωหรือมากกว่า อิเล็กทรอนิกส์สมดุลถอดขั้ว (3P) REC OUT (L, R): - 10 dB (* 2) (สูงสุด +10 dB (* 2)), โหลดที่ใช้ได้ 1 kΩหรือมากกว่า, แจ็ค RCA Gain สามารถปรับได้ |
| AD Converter | 24 บิต |
| ตัวแปลง DA | 24 บิต |
| หน่วยความจำที่ตั้งไว้ล่วงหน้า | 16 |
ส่วนประมวลผลสัญญาณ
| ฟังก์ชั่น Automatic Resonance Control (ARC) | การสร้างเส้นโค้ง EQ อัตโนมัติโดย ARC, 4 ช่องสัญญาณ (แต่ละช่องสัญญาณออก), ตั้งค่า ได้อย่างอิสระในแต่ละช่องสัญญาณ, สวิตช์เริ่มการวัด ARC × 1, LED เปิด / ปิด× 1 |
|---|---|
| ฟังก์ชัน Feedback Suppressor | การสร้างฟิลเตอร์ตัวป้องกันข้อเสนอแนะ 8 ช่อง (แต่ละช่องอินพุตโมโน), ตั้งค่า ได้อย่างอิสระในแต่ละช่อง, สวิตช์เปิด / ปิด× 8, LED เปิด / ปิด× 8 |
| กรอง | 8 ช่อง (แต่ละช่องอินพุตโมโน), ตั้งค่าได้อย่างอิสระในแต่ละช่อง, ฟิลเตอร์ความถี่สูง: 20 Hz - 20 kHz |
| ตัวควบคุมโทน | เบส, ตัวกรองชั้นวางต่ำ: 20 - 500 Hz, ± 15 dB MID, อีควอไลเซอร์พาราเมตริก: 20 Hz - 20 kHz, ± 15 dB Q: 0.267 - 69.249 TREABLE, ตัวกรองชั้นวางสูง: 6 - 20 kHz, ± 15 dB 10 ช่องสัญญาณ (ช่องอินพุตโมโนแต่ละช่องอินพุตการผสมสเตอริโอแต่ละช่อง) สามารถตั้งค่าได้อย่างอิสระในแต่ละช่อง |
| อีควอไลเซอร์ | พาราเมตริกอีควอไลเซอร์: 20 Hz - 20 kHz, ± 15 dB, Q: 0.267 - 69.249 4 ช่องสัญญาณ (แต่ละช่องสัญญาณเอาต์พุต) |
| เมทริกซ์ | 12 × 4 |
| Crosspoint Gain | - ถึง 0 dB ใน 1 dB ขั้นตอน |
| ฟังก์ชั่นปิดเสียงอัตโนมัติ | เมทริกซ์ส่วนอินพุตสเตอริโอการควบคุมอิสระ |
| ฟังก์ชัน | การควบคุมอินพุต PAD (-16 dB), การควบคุมการตัดต่ำ (ความถี่คัทออฟ: 100 Hz), ตัวลดทอนสัญญาณอนาล็อก (-6 dB, -12 dB, -18 dB, -24 dB, -36 dB, -42 dB) การควบคุม, ฟังก์ชันล็อคการทำงานที่แผงด้านหน้า, ฟังก์ชันการรวมสเตอริโอ, แผงการตั้งค่าฟังก์ชัน (ตัวเข้ารหัสแบบหมุน 3 ตัว) |
|---|
ส่วนแผงด้านหน้า
| ตัวบ่งชี้ระดับอินพุต | LED 3 จุด 12 ช่อง (แต่ละช่องอินพุตโมโนสเตอริโอ 1L 1R 2L 2R) |
|---|---|
| ตัวบ่งชี้ระดับเอาต์พุต | LED 8 จุด 4 ช่อง (แต่ละช่องสัญญาณออก) |
| การวัดการควบคุมเสียงสะท้อนอัตโนมัติ (ARC) | สวิตช์เริ่มการวัด ARC × 1, LED เปิด / ปิด× 1 |
| ฟังก์ชัน Feedback Suppressor (FBS) | สวิตช์เปิด / ปิด× 8, LED เปิด / ปิด× 8 |
| ตัดต่ำ | สวิตช์เปิด / ปิด× 8, LED เปิด / ปิด× 8 |
| การสรุปแบบสเตอริโอ | สวิตช์เปิด / ปิด× 2, LED เปิด / ปิด× 2 |
| การควบคุมโทนเสียง | BASS, MID, TREBLE / Settable บนแผงการตั้งค่าฟังก์ชัน 10 ช่อง (แต่ละช่องอินพุตโมโนสเตอริโอ 1L, 1R, 2L, 2R) |
| อินพุตโมโนการตั้งค่าอนาล็อก | ได้รับการตั้งค่า, PAD ON / OFF, Phantom power ON / OFF Settable บนแผงการตั้งค่าฟังก์ชั่น 8 ช่อง (แต่ละช่องอินพุตโมโน) |
| อินพุตสเตอริโอการตั้งค่าอนาล็อก | การตั้งค่าการตัดแต่ง Settable บนแผงการตั้งค่าฟังก์ชัน 6 ช่อง (1-A, 1-B, 1-C), (2-A, 2-B, 2-C) |
| REC OUT รับการตั้งค่า | ได้รับการตั้งค่า Settable บนแผงการตั้งค่าฟังก์ชัน 2 ช่องสัญญาณ (REC OUT L, REC OUT R) |
| การสลับหน่วยความจำที่ตั้งไว้ล่วงหน้า | สวิตช์เลือกที่ตั้งไว้ล่วงหน้า× 4, LED เปิด / ปิด× 4 |
| ล็อคการทำงานที่แผงด้านหน้า | สวิตช์ล็อคการทำงาน× 1, LED เปิด / ปิด× 1 |
| การบ่งชี้สถานะการทำงาน | LED แสดงสถานะการทำงาน× 3 |
| แผงการตั้งค่าฟังก์ชัน | ตัวเข้ารหัสแบบหมุน× 3, ไฟ LED แสดงตำแหน่ง 10 จุด× 3, LED โหมดฟังก์ชัน× 3 |
| อะนาล็อกโวลุ่มเฟดเดอร์ | อินพุทโวลุ่มเฟดเดอร์× 10, เฟดเดอร์โวลุ่มเอาท์พุต× 4, เฟดเดอร์ 2 ตัวที่เชื่อมต่อได้กับแถบแก๊ง |
ส่วนควบคุม
| ข้อมูลติดต่อ | 8 ช่อง, แรงดันไฟฟ้าเปิด: 24 V DC, กระแสลัดวงจร: 5 mA, แผง ขั้วต่อแบบถอดได้ (10P), |
|---|---|
| ติดต่อเอาท์พุท | 8 ช่อง, หน้าสัมผัสแบบไม่มีแรงดันไฟฟ้า, ความจุหน้าสัมผัส: 24 V DC / 100 mA, แผงขั้วต่อแบบถอดได้ (10P), |
| แผงควบคุมระยะไกล | 2 ช่อง, จำนวนยูนิตสูงสุด: 8 ยูนิตต่อช่อง อินพุต 24 V DC × 2, สวิตช์เปิด / ปิดการสิ้นสุด× 1, แผงขั้วต่อแบบถอดได้ (10P) ความยาวสายเคเบิลรวมสูงสุด (การเดินสายแบบดาว): 800 ม. (รวม 2 ช่อง) ความยาวสายเคเบิลสูงสุด (การเดินสายโซ่เดซี่): 400 ม. ต่อช่อง หมายเหตุ: ในการเดินสายโซ่เดซี่จำนวนยูนิตจะแตกต่างกันไปตามความยาวของสายเคเบิล ไม่สามารถใช้การเดินสายดาวและการเดินสายโซ่เดซี่ร่วมกันได้ ประเภทของสายเคเบิล: สายเคเบิล CPEV ที่มีฉนวน (สายเคเบิลข้อมูลคู่หนึ่งและสายไฟคู่หนึ่ง ) หรือสายเคเบิลคู่บิด Cat 5 ที่หุ้มฉนวนสำหรับ LAN (CAT5-STP) |
| เครือข่าย | Network I / F: 1 ช่องของ 10BASE-T / 100BASE-TX (การเจรจาอัตโนมัติ) ขั้วต่อ RJ45 การเชื่อมต่อผ่านฮับสวิตชิ่ง โปรโตคอลเครือข่าย: TCP / IP สายเชื่อมต่อ: Shielded Cat สายคู่บิด 5 สายขึ้นไปสำหรับ LAN (Cat. 5-STP หรือดีกว่า) ความยาวสายสูงสุด: 100 ม. (ระหว่าง M-864D และฮับสวิตชิ่ง) |
| อุณหภูมิในการทำงาน | 0 ℃ถึง +40 ℃ (32 ゜ F ถึง 104 ゜ F) |
|---|---|
| ความชื้นในการทำงาน | 90% RH (ไม่มีการควบแน่น) |
| เสร็จสิ้น | แผงหน้าปัด: อลูมิเนียมแฮร์ไลน์สีดำตัวเรือน: แผ่นเหล็กเคลือบผิว |
| ขนาด | 482.6 (W) × 177.1 (H) × 157.2 (D) มม. (19 × 6.97 "× 6.19") " |
| น้ำหนัก | 5.1 กก. (11.24 ปอนด์) |
| เครื่องประดับ | สายไฟ (2 ม. (6.56 ฟุต)) × 1, ปลั๊กเทอร์มินัลแบบถอดได้ (3P) × 12, ปลั๊กเทอร์มินัลแบบถอดได้ขนาดใหญ่ (10P) × 2, ปลั๊กเทอร์มินัลแบบถอดได้ขนาดเล็ก (10P) × 1, เฟดเดอร์แก๊งบาร์× 4 , ฝาครอบป้องกัน× 1, สกรูยึดชั้นวาง× 4, ซีดีรอม (ประกอบด้วยซอฟต์แวร์การตั้งค่า) × 1 |
| ตัวเลือก | แผงควบคุมระยะไกล: ZM-9011/9012/9013/9014 อะแดปเตอร์ AC: AD-246 (* 3) (เมื่อใช้แผงควบคุมรีโมท) |
(* 3) ปรึกษาตัวแทนจำหน่าย TOA ของคุณเมื่อใช้อะแดปเตอร์ที่เทียบเท่า
ข้อกำหนดคอมพิวเตอร์ส่วนบุคคล
| ข้อกำหนด | CPU: Pentium 4, 2 GHz หรือเร็วกว่า หน่วยความจำ: 1.5 GB ขึ้นไป (แนะนำ 2 GB) จอแสดงผล: ความละเอียด 1024 × 768 หรือสูงกว่า พื้นที่ว่างในฮาร์ดดิสก์: 16 MB หรือมากกว่า แต่ต้องใช้ 600 MB หรือมากกว่าสำหรับ 32 บิต เวอร์ชันหรือ 1.5 GB ขึ้นไปสำหรับเวอร์ชัน 64 บิตเมื่อ “ .NET Framework” ยังไม่ได้ติดตั้ง ออปติคัลไดรฟ์: ไดรฟ์ซีดีรอม, อะแดปเตอร์เครือข่าย: 10BASE-T หรือการเชื่อมต่อที่เร็วกว่า |
|---|---|
| ระบบปฏิบัติการ | Windows 7 (รุ่น 32/64 บิต) Windows 10 Pro (รุ่น 32/64 บิต) |
| ส่วนประกอบที่จำเป็น | โปรไฟล์ไคลเอนต์. NET Framework 4 |
